Globlocks多功能客製手套箱
依照使用需求高度客製化的手套箱，您可以自由選擇主體、側板、側邊部件和頂部部件，也可以根據使用情況變更部件組合。
靈活應對應用、工作順序和工作量的變化。
它就像“手套箱式積木”(Glove Box like Blocks)，因此得名“Globlocks”
手套箱主體
| 照片 | 類型 | 型號 | 規格 W x D x H (mm) |
|---|---|---|---|
 |

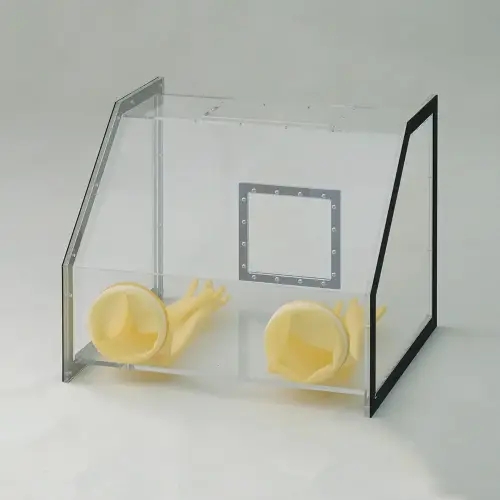

正面沒有門 | 4-6186-01 4-6187-01 |
600 x 450 x 450 800 x 500 x 500 |
 |

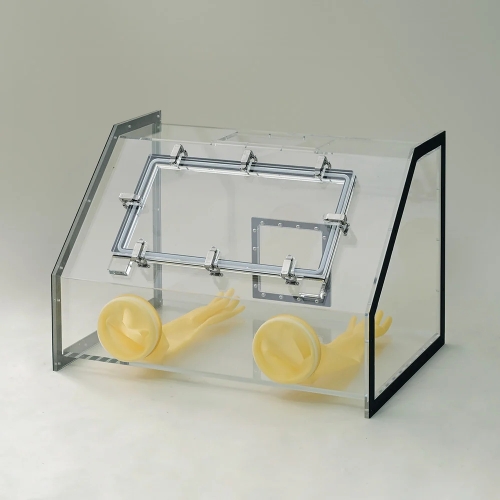

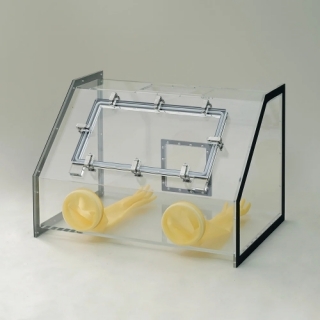

正面有門 | 4-6186-02 4-6187-02 |
600 x 450 x 450 800 x 500 x 500 |
| 材質 | 透明PMMA（壓克力） | ||
| 附件 | 手套箱手套（大）x 1 雙，後部連接埠 | ||
| 備註 |
組裝時需要一把用於7mm開口（M4 螺帽）的扳手和一把十字螺絲起子
|
||

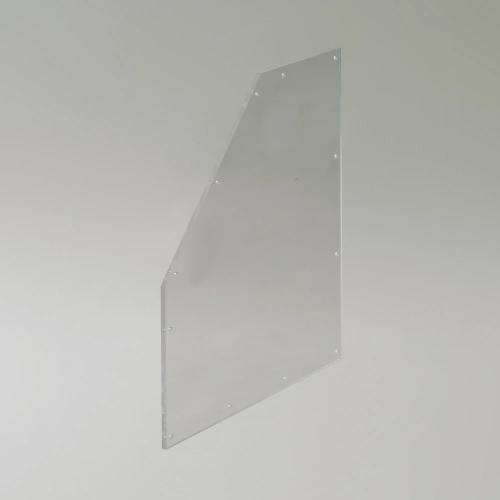

側板
| 照片 | 類型 | 型號 | 規格 (mm) |
|---|---|---|---|
 |
無開口 | 4-6186-11 4-6187-11 |
510 x 510 560 x 560 |
 |

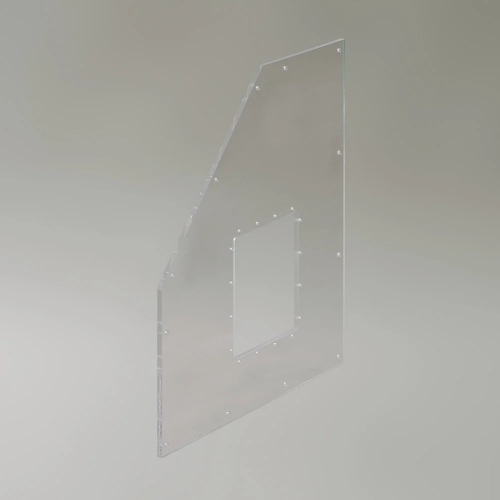

有開口 180 x 180 mm |
4-6186-12 4-6187-12 |
510 x 510 560 x 560 |

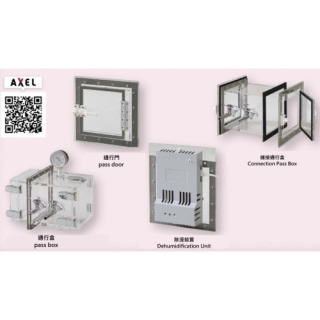

側邊部件
| 照片 | 類型 | 型號 | 規格 |
|---|---|---|---|
 |

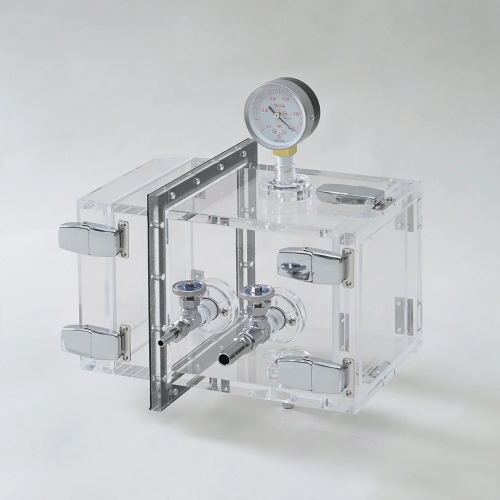

通道盒 |
4-6188-01 |
真空表/閥 x 2
（外徑 φ8、φ14 mm） |
 |

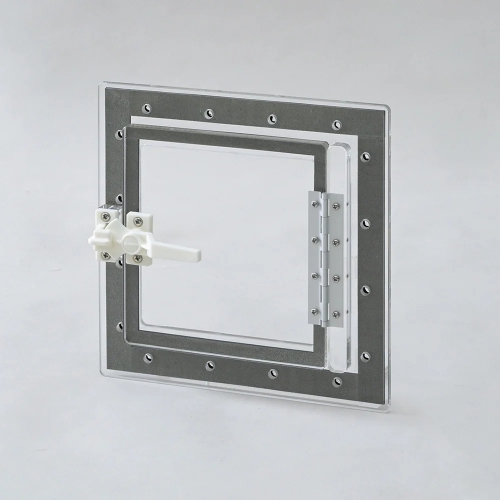

通道門 | 4-6188-02 | 密封手柄型 |
 |

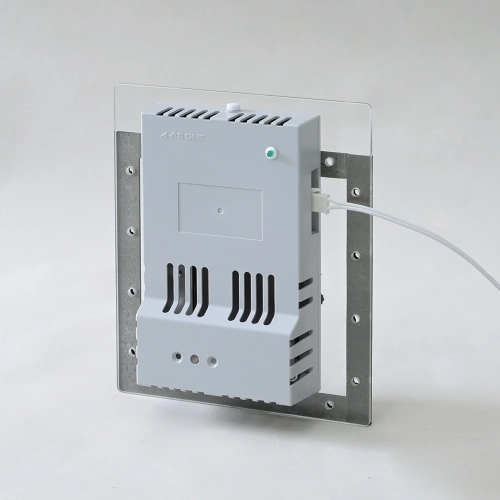

除溼裝置 | 4-6188-03 |
聚電解質膜 |
 |

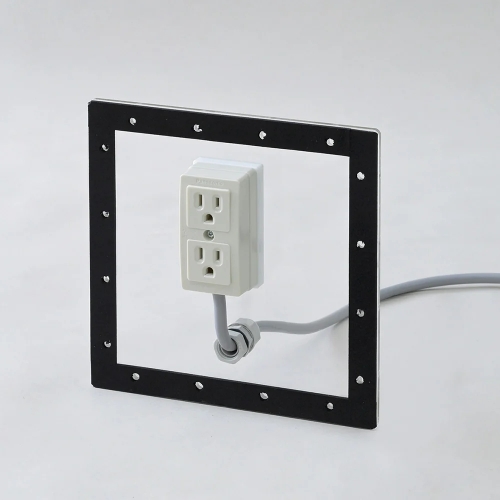

帶插座側板 |
4-6188-04 | 接地插座 x 2 AC100V, 50/60Hz, 合計15A 電源線長2.8公尺 |
 |

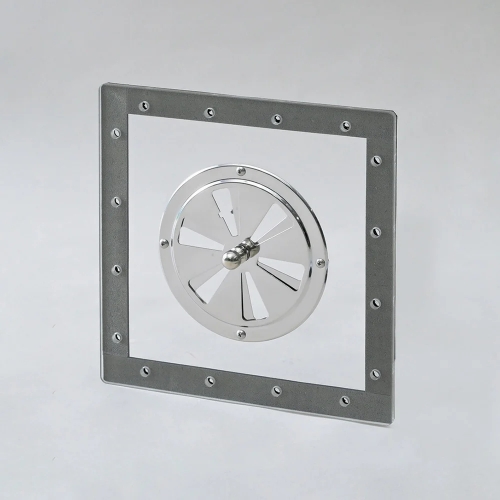

通風口側板 |
4-6188-05 | 開口可調節 通風口材質: SUS304不鏽鋼 |
 |

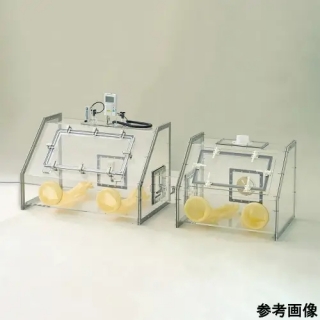

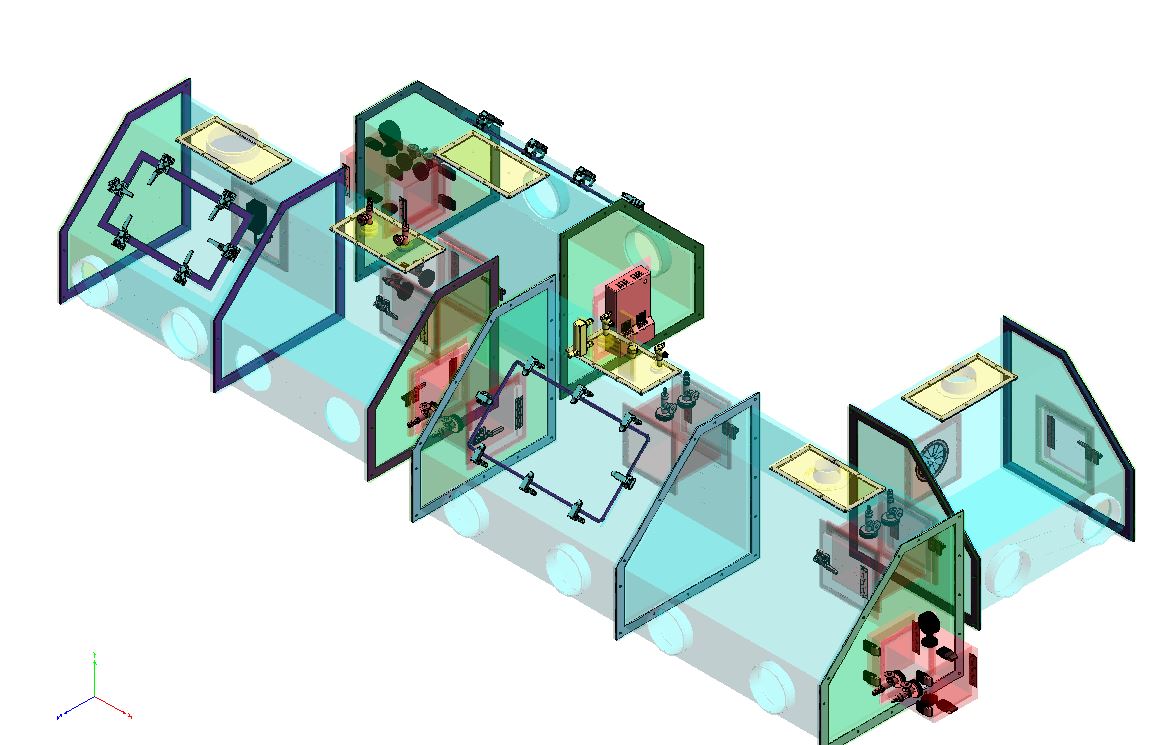

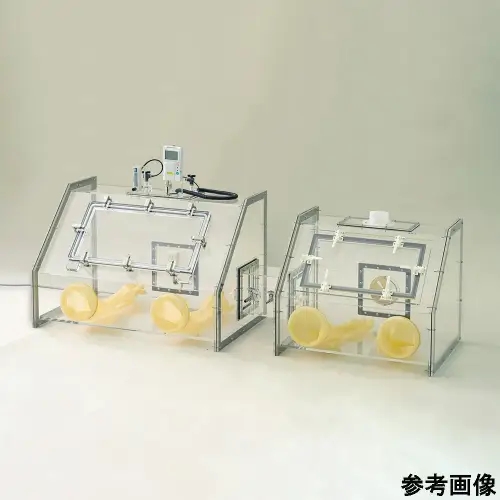

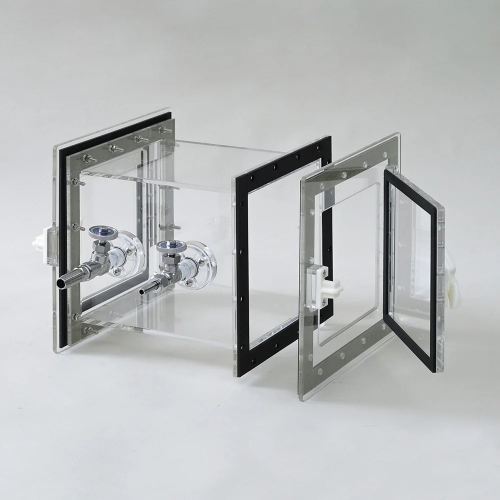

連接通道盒(雙邊通行) (可連接不同尺寸的手套箱) |
4-6188-06 | 雙面通行門/閥 x 2 （外徑 φ8、φ14 mm） |
| 備註 |
所有部件皆可以安裝在側面和後部連接埠（通用尺寸為180 x 180 mm) |
||

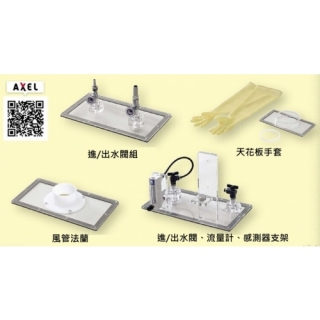

頂部部件
| 照片 | 類型 | 型號 | 規格 |
|---|---|---|---|
 |

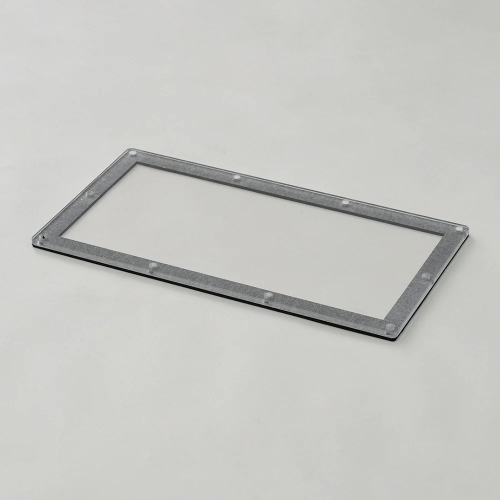

上蓋 |
4-6189-01 |
270 x 130 mm |
 |

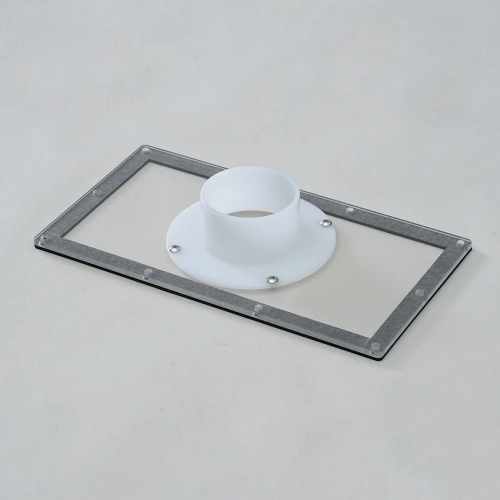

風管法蘭 | 4-6189-02 4-6189-03 |
φ75
φ100 |
 |

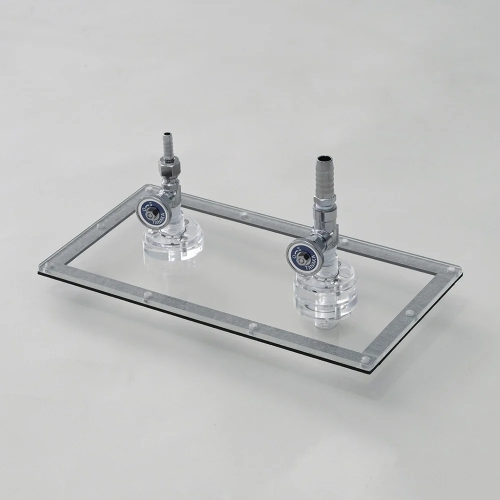

進/出水閥組 |
4-6189-04 | 針閥 x 2 （外徑 φ8、φ14 mm） |
 |

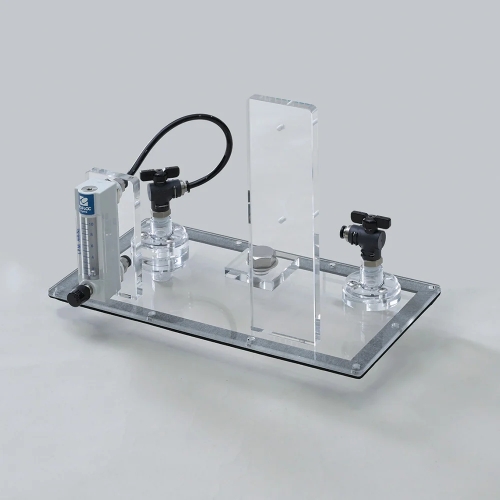

進/出水閥、流量計、感應器支架 |
4-6189-05 |
球閥 x 2（內徑 φ6mm） *氧氣感應器不包含在內，請另行準備 |
 |

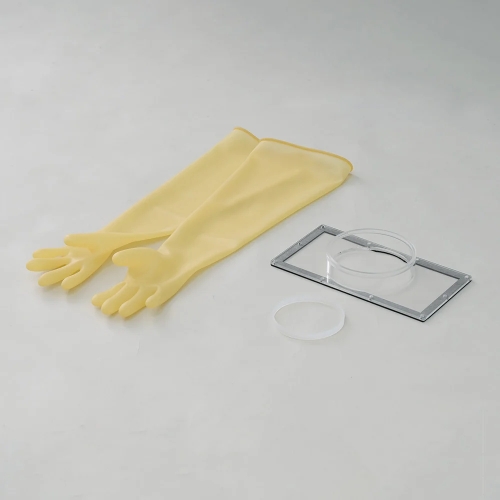

手套組 | 4-6189-06 | 手套箱手套 x 1 雙 |
| 備註 | 頂部板面尺寸皆為270 x 130 mm | ||

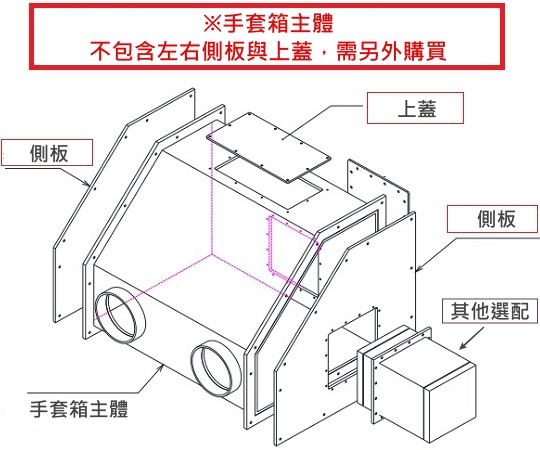

基本安裝說明

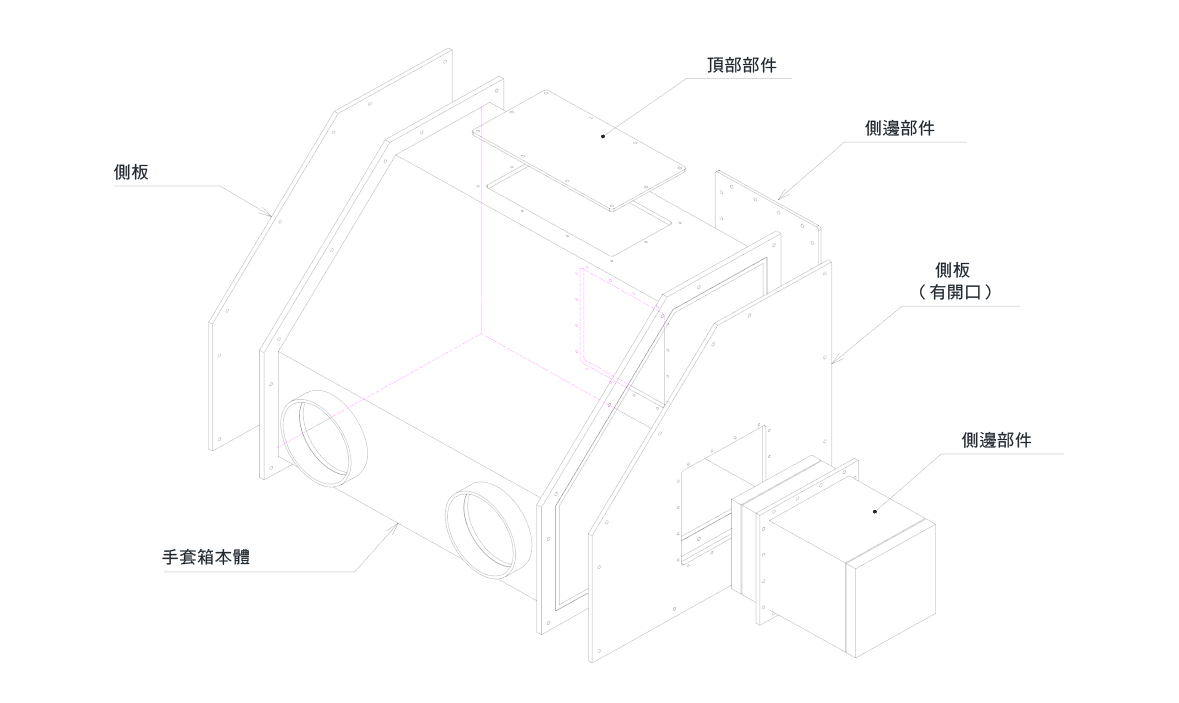

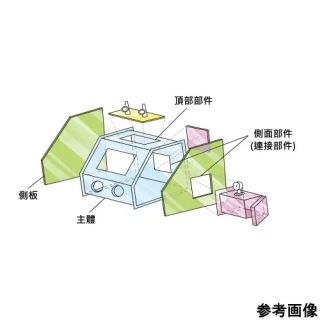

請參考左圖將側板、側邊部件和頂部部件組裝到手套箱箱體上。我們建議由兩人或兩人以上進行組裝。
．欲安裝側邊部件到手套箱本體後部前，請拆下預先安裝在本體的後蓋。
．頂部部件透過手套箱本體上的螺絲孔固定，因此我們建議在完成側面部件和側板的安裝後，再安裝它們。
*為了讓組裝更順利，我們建議採用上述方法，但建議事先模擬組裝流程，考量零件組成與安裝位置。
*關於每種組裝方法的詳細資訊，請參閱每個零件附帶的說明手冊。
